藍牙數據接口(串口)靜電保護需要用TVS管嗎?

發表日期:2023-03-17瀏覽:1059

藍牙所有數據接口都需要加TVS管嗎?這是一位來自重慶的客戶向東沃電子咨詢的問題之一。藍牙數據接口,也就是藍牙串口。藍牙串口是基于SPP協議(Serial Port Profile),能在藍牙設備之間創建串口進行數據傳輸?shù)囊环N設備。藍牙串口的目的是針對如何在兩個不同設備(通信的兩端)上的應用之間保證一條完整的通信路徑。

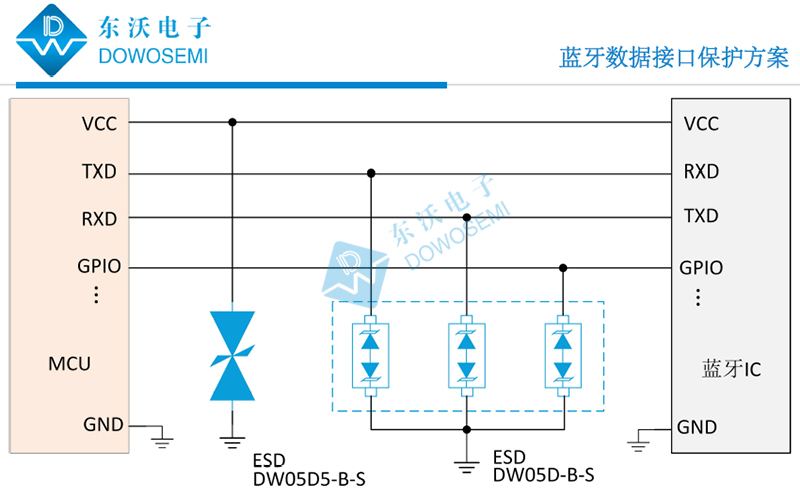

針對上文中客戶提及的問題,小編特意請教了東沃電子技術人員,藍牙串口是要加TVS管進行靜電保護防護的,那么,具體選用什么型號的TVS管好呢?作為專業的電路保護方案服務商東沃電子,為您推薦經典的藍牙串口靜電保護防護方案,詳情如下圖所示:


從方案圖中可以看出,東沃電子技術推薦選用5V電壓TVS二極管,一顆DW05D5-B-S和三顆DW05D-B-S,具體參數介紹如下:

1)TVS管DW05D5-B-S參數

·峰值脈沖功率:400W
·工作電壓:5V
·擊穿電壓(最?。?V
·鉗位電壓:18V
·峰值脈沖電流:25A
·漏電流:1uA
·結電容:30pF
·封裝形式:SOD-523

2)TVS管DW05D-B-S參數

·峰值脈沖功率:300W
·工作電壓:5V
·擊穿電壓(最?。?V
·鉗位電壓:12V
·峰值脈沖電流:20A
·漏電流:0.2uA
·結電容:40pF
·封裝形式:SOD-323

東沃電子推出的TVS二極管DW05D5-B-S、DW05D-B-S符合IEC 61000-4-2 (ESD) ±30kV (air)、±30kV (contact)、低鉗位電壓、低漏電流、符合ROHS標準,為藍牙串口安全保駕護航。想了解更多電路保護方案和TVS二極管選型知識,可咨詢東沃電子產品工程師:136 7581 6901(微信同號)朱工
