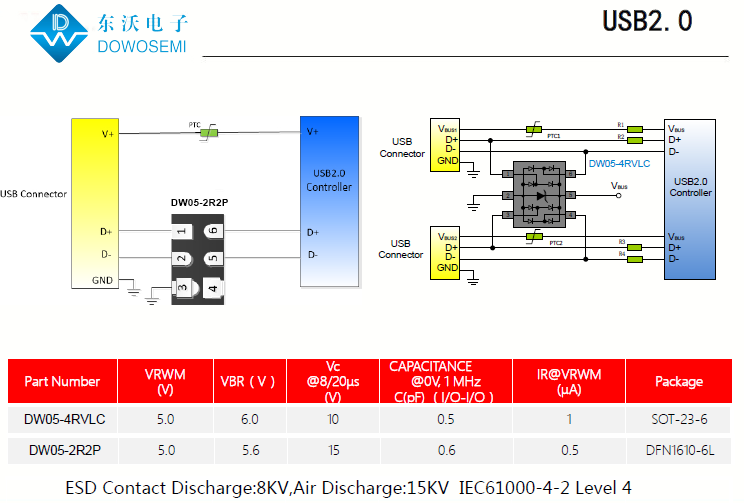

針對PC系統應用中的USB2.0接口保護，東沃電子技術深有研究，并且根據客戶的需求設計了很多USB2.0接口靜電浪涌防護方案并落地實施。接下來，分享其中的一個USB2.0保護方案，如下圖：

從USB2.0接口靜電浪涌防護方案圖中可以看出，電路保護器件選用了東沃電子研發、生產、銷售的低電容TVS二極管DW05-4RVLC（SOT-23-6封裝，結電容0.5pF）和DW05-2R2P（DFN1610-6L封裝，0.6pF）。該方案符合IEC61000-4-2 等級4，靜電接觸放電8KV，空氣放電15KV。針對USB2.0接口靜電浪涌防護，有很多設計保護方案。具體選用哪種，客戶可以根據自己的需求自由選擇！

想了解更多有關PC系統應用中的USB2.0接口靜電浪涌防護方案、低電容TVS二極管型號、參數、特性、規格書及應用，歡迎與東沃FAE電子工程師溝通交流：136 7581 6901（微信同號）朱工！
