SD卡端口靜電保護方案，為無人機保駕護航
發表日期：2020-11-25來源：jieth.com瀏覽：1625
近日，很多客戶前來咨詢SD卡端口靜電保護的方案。不同產品的SD卡端口，其靜電保護設計方案略有差異。接下來分享的是SD卡端口在無人機中的靜電保護，設計方案如下：

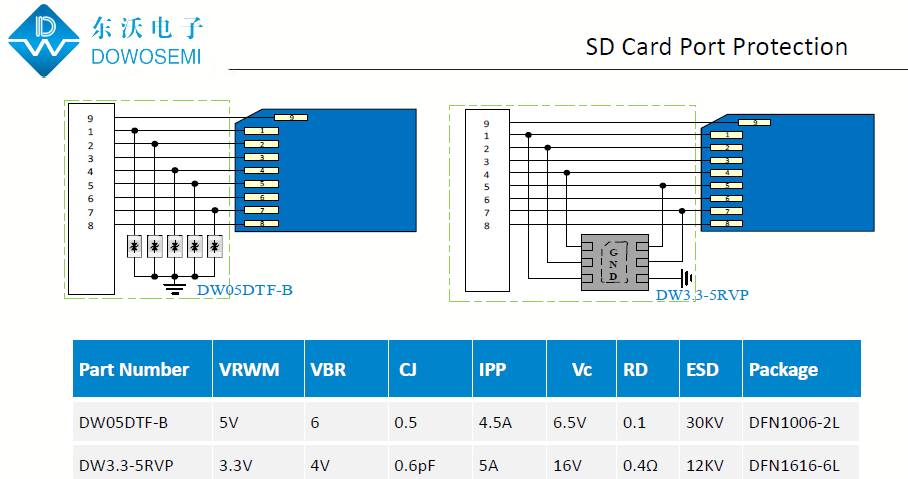

從SD卡端口靜電保護方案圖中可以看出，電路保護器件選用了超低結電容ESD靜電保護二極管DW05DTF-B，封裝DFN1006-2L，結電容0.5pF；DW3.3-5RVP，封裝DFN1616-6L，結電容0.6pF；低漏電流，響應速率快，封裝體積小，節約PCB空間。此方案滿足ESD IEC 61000-4-2 Level4 Contact Discharge：8KV，Air Discharge：15KV。咨詢熱線：136 7581 6901（微信同號）朱工
東沃方案精選推薦：1）CAN控制器局域網總線浪涌靜電保護方案
2）DC 12V系統拋負載測試防護解決方案設計圖及TVS二極管選型指南
3）汽車24V供電系統過拋負載測試及TVS保護二極管選型推薦
4）汽車多媒體系統端口ESD靜電保護方案
5）HDMI高清多媒體接口靜電浪涌保護，TVS二極管怎么選型？
6）汽車EPS模塊拋負載保護電路設計方案及保護器件選型
7）USB PD快充接口浪涌靜電保護用TVS二極管，如何選型選用？
8）I2C總線串口靜電浪涌保護方案及ESD二極管選型選用
9）RS-232傳輸接口浪涌靜電保護電路圖，超齊全
10）RS-485總線接口雷擊浪涌過壓及靜電保護方案
11）POE以太網供電浪涌保護方案 東沃電子免費優化設計
12）LIN總線浪涌靜電保護及ESD二極管選用選型
13）1000M以太網POE供電浪涌靜電防護方案及保護器件選型指南
14）Type-C端口集成式靜電保護方案及ESD二極管選型參數詳解
